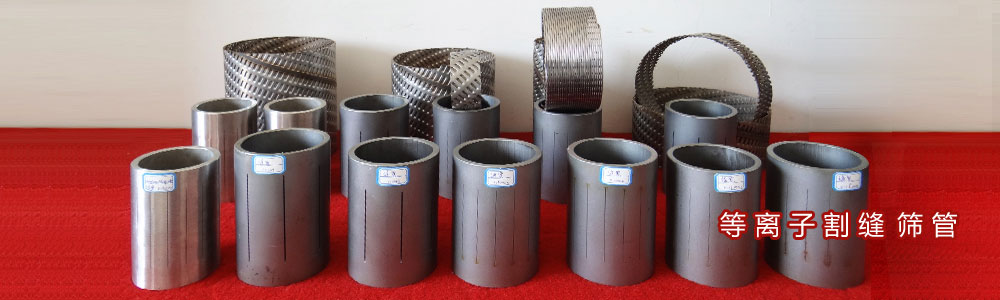

等离子割缝筛管
该筛管适用于直井、斜井、水平井、分支井的下列完井方式: ■割缝衬管完井 ■裸眼筛管完井 ■裸眼砾石充填完井 ■套管砾石充填完井 ■管外封隔器衬管完井等 适用Q/SH1020 2239-2022 割缝筛管通用技术条件
产品介绍
Product Features
1.1 等离子割缝筛管的结构特点——复合(T 型)缝腔
等离子割缝筛管的缝腔为复合(T型)缝腔,它的结构为每条割缝从管外至管内都是由依次连接的角度较小的梯形缝、过渡圆弧和角度较大的梯形缝构成的。该筛管外层的角度为较小的微梯形,厚度为 2~3mm,由于角度很小,降低了液流对缝口的磨损速度,管壁内层较大角度的梯形缝可使缝腔保持畅通,具有很好的"自洁"能力。

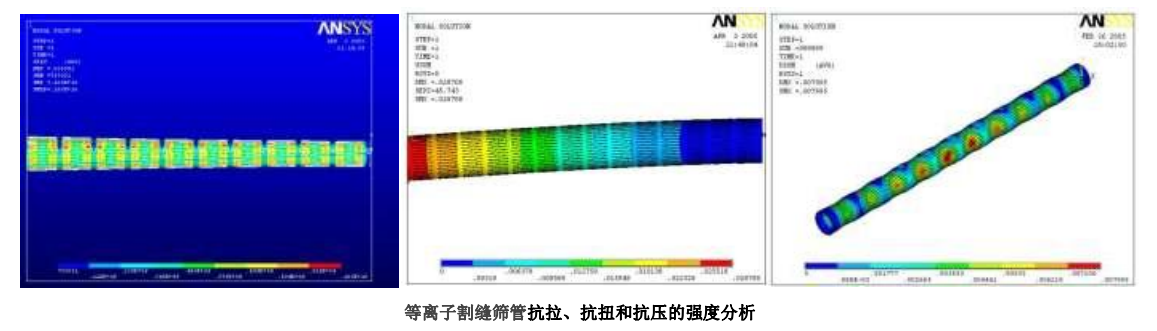

1.2 等离子割缝筛管的机械特性——强度高于激光割缝筛管
等离子割缝管是有高频等离子束在水基复合工作液中切削加工的,没有热应力,不会出现激光割缝管的微裂纹、爆孔等现象,其机械强度明显高于激光割缝管。

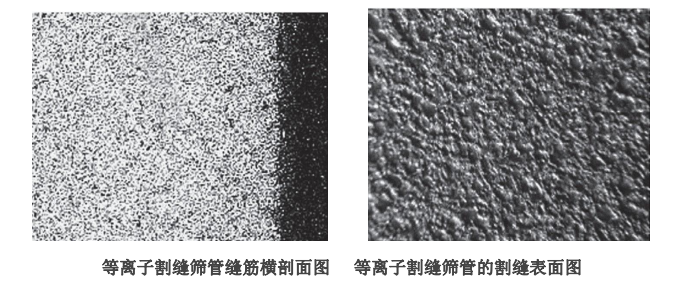

1.3 等离子割缝筛管的缝腔特性——耐腐蚀耐磨性显著提高
等离子束在对筛管进行切割加工的过程中,在高频热处理作用下缝腔表面金属材料产生物理、化学反应,形成一层厚为 0.1-0.2mm 的淬硬防腐层,该淬硬层的硬度是管体硬度的三倍以上,可有效的增强缝的耐磨性和耐腐蚀性。

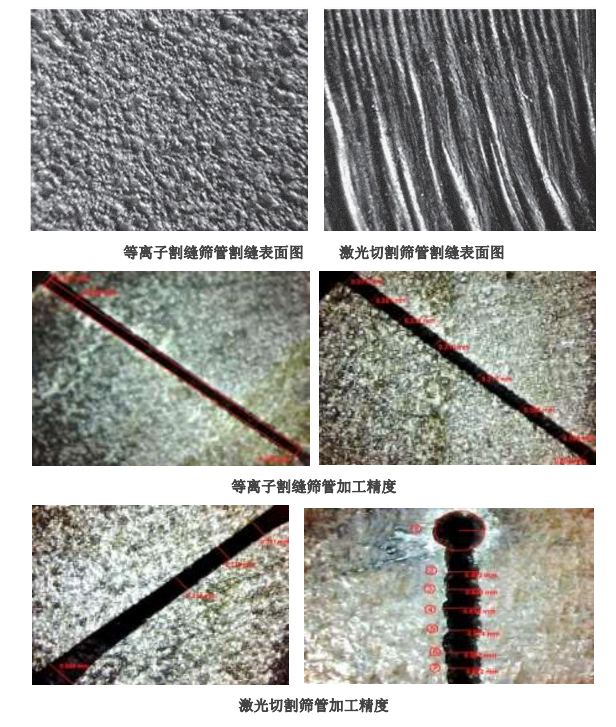

1.4 等离子割缝筛管缝腔加工特性——精度高
等离子切割缝的缝腔加工精度高、缝宽公差在±0.03mm,表面光滑、粗糙度低,可达 Ra 1.6μm

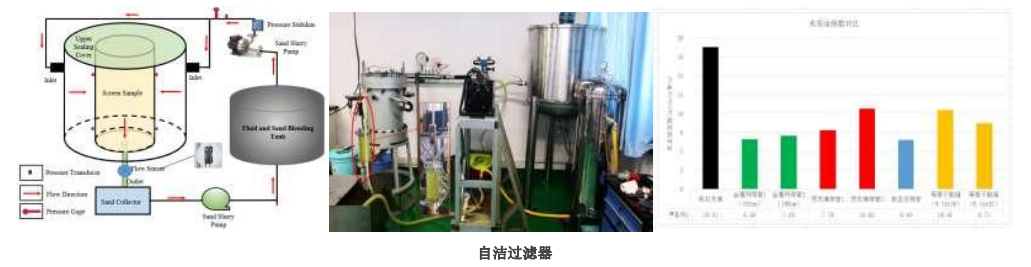

1.5 等离子割缝筛管使用特性——自洁能力强
自洁功能是由外窄内宽梯型缝隙结构决定的。且缝腔光洁,所以小于缝宽的细粒粉砂或泥质很容易通过梯型缝隙,大于缝 隙宽度的砂挡在管外,在重力作用下下沉,形成高渗透"砂桥",起到了管外砾石充填的作用。

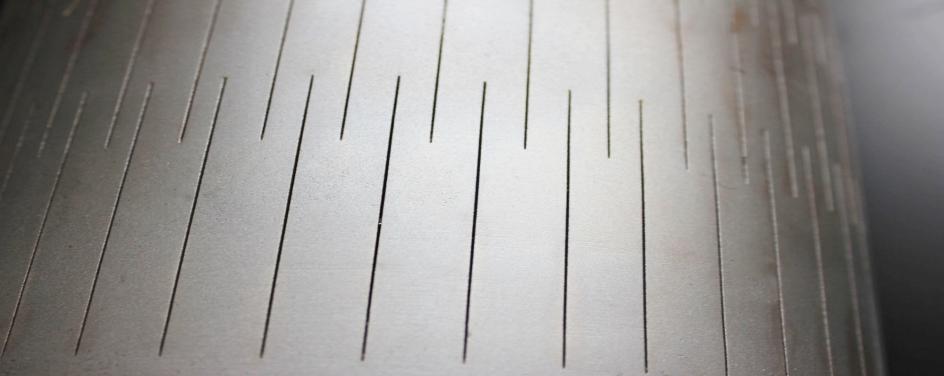

1.6 等离子割缝筛管缝排列形式:平行缝、交叉缝和组缝交叉

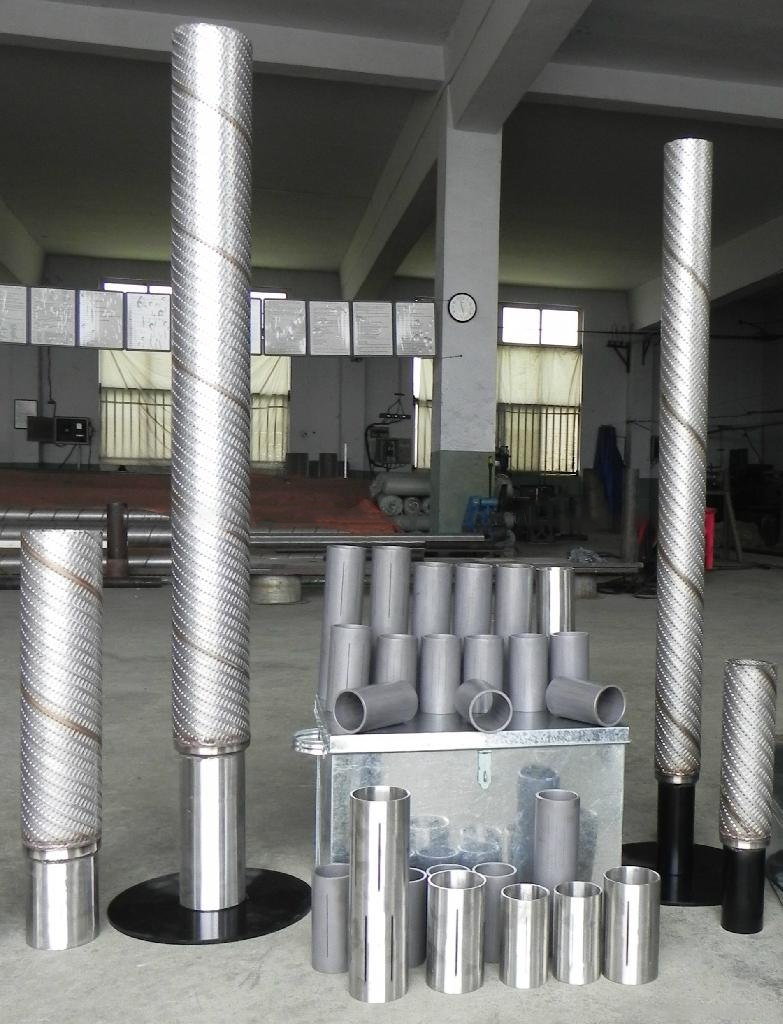

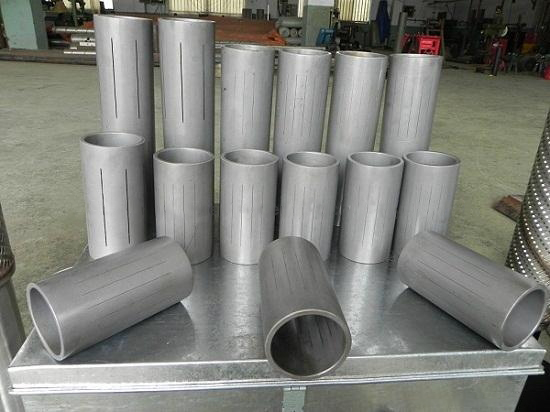

产品图片

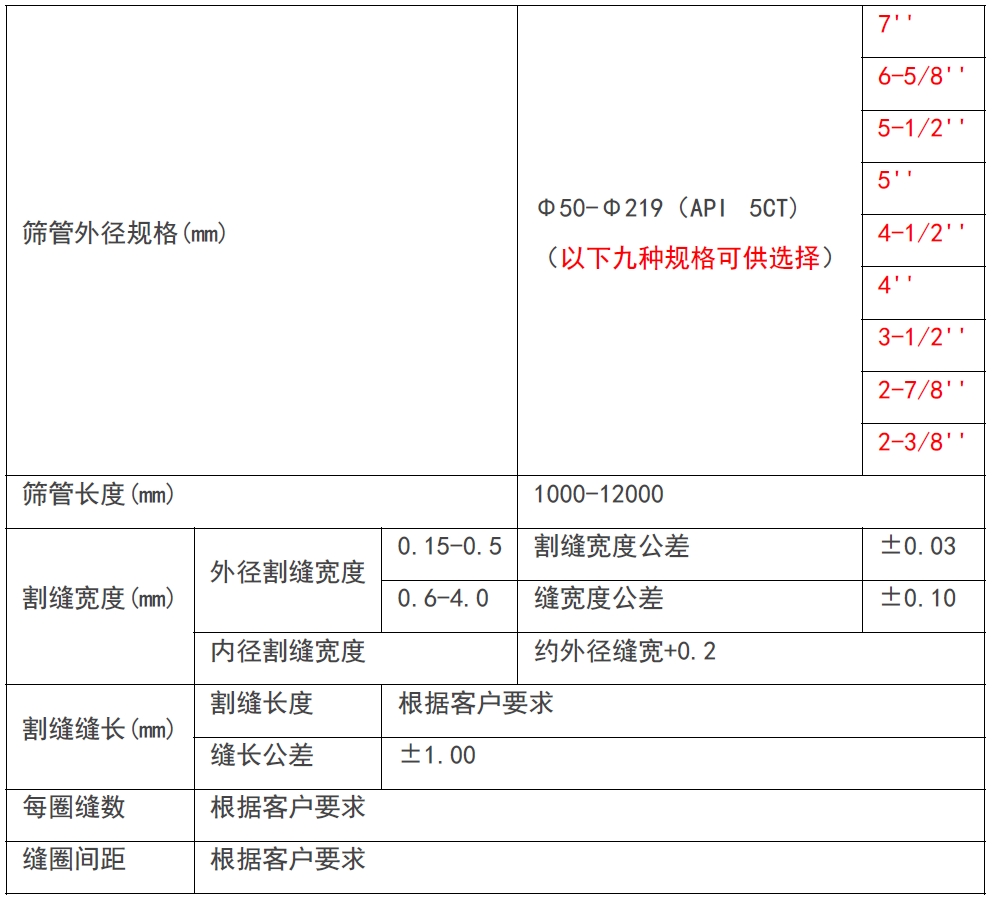

技术参数
Technical Parameter
